難加工・難形状の対応事例

当社では他社でできないと断られた案件や加工の仕方がわからないなどのご相談をよくいただきます。
難形状の加工や厳しい条件も一度加工した経験があるとないでは大きな差があります。当社では難しい仕事もお断りすることなく対応し続けて参りました。その結果、多数の加工実績とノウハウを蓄積することができました。それらを活かし、あらゆる分野の部品加工に取り組んで行きます。

事例その１

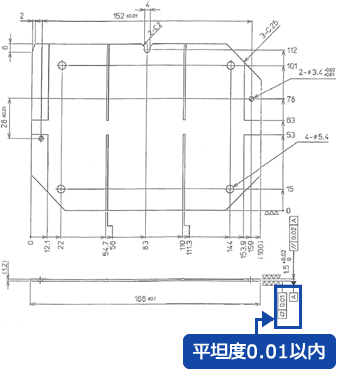

平坦度0.01以内に挑戦

加工の条件

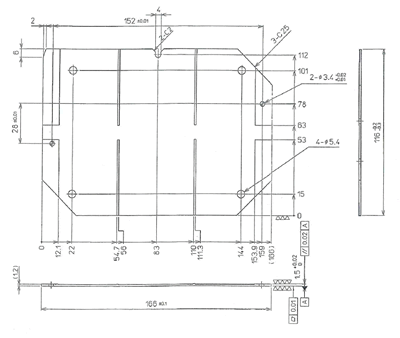

水晶治具トレー

水晶治具トレー

水晶治具トレー

材質：	SUS430
備考：	機械加工時の注意点反りが0.01以内

通常の機械加工ではワークが反ってしまうため、数件の加工業者に断られた末に当社で対応させていただいた案件です。

加工方法

水晶治具トレー

アニール処理で反りを解消

ワークの反りを解消するためにアニール処理をしました。
これにより平坦度0.01以内を実現。一見単純ですがノウハウと経験がなしには行えない作業です。

【製造工程】
アニール ⇒ ワイヤーカット ⇒ 表面処理

事例その２

複合加工公差±0.005に挑戦

加工の条件

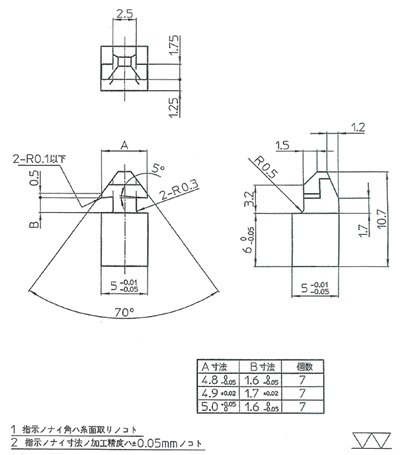

水晶治具トレー

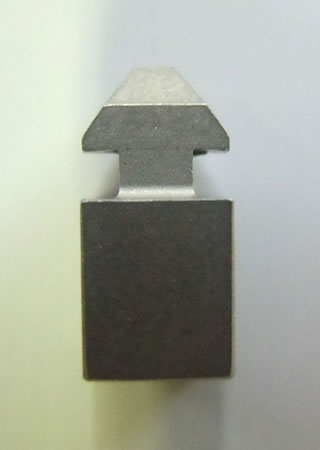

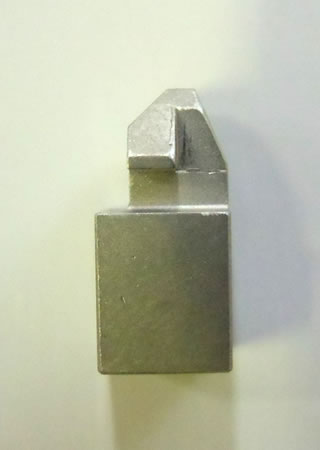

ダボ

材質：	SUS303
備考：	R0.5

R0.5のカーブを含む複合加工です。
公差は±0.005

加工方法

複合加工で対応！

（１）材料（キ－材）
　↓
（２）ワイヤカット機にて正面形状仕上げ
　↓
（３）逆側　形状仕上げ
　↓
（４）研磨仕上げ
　↓
（５）MC加工にて仕上げ
　↓
（６）バフ仕上げにて終了
